數據采集軟件
2018-01-24
數據采集軟件TUDAQ是基于IMP數據采集板進行開發的數據采集軟件，運行于Windows環境下。

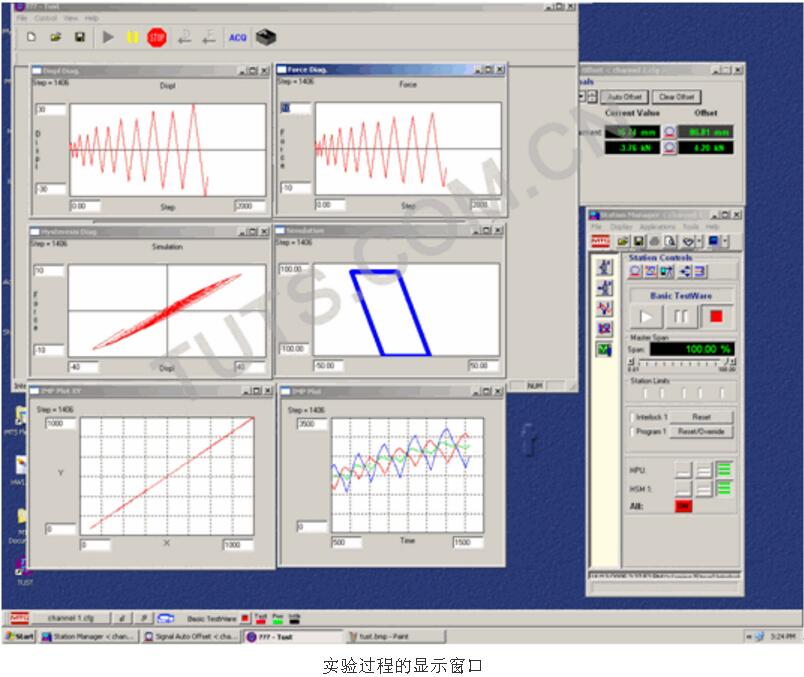

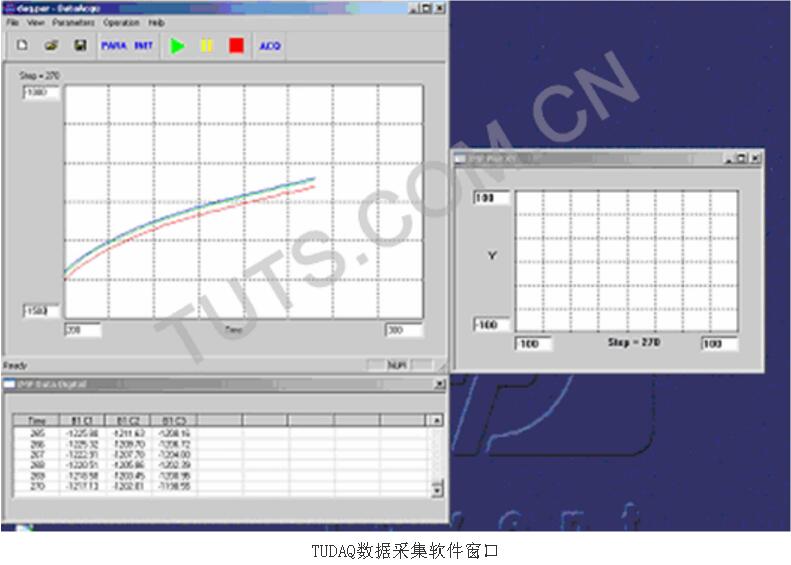

IMP(Isolated Measurement Pods) 為 英國SolartronInstruments公司制造的分布式數據采集板，具有長期可靠的工作性能，可采集電壓、電流、電阻、熱電偶及應變數據，用于結構實驗中力、位移、應變以及溫度的測量。 數據采集軟件TUDAQ可最多連接50塊IMP板 （即500個應變通道或1000個位移通道），在1秒鐘之內完成所有通道采集，可同時顯示任意8個數據通道的時程曲線和數值，也可以同時顯示4條任意兩個通道數據的相關曲線。 程序主界面如圖所示， 繪圖區顯示采集數據的時程曲線，通過工具欄或菜單可以設置系統參數并控制數據采集過程的啟動、暫停及結束。
